Comment brancher une pompe à chaleur ?

Denis Lupin
9 mai 2023
Temps de lecture : 6 minutes

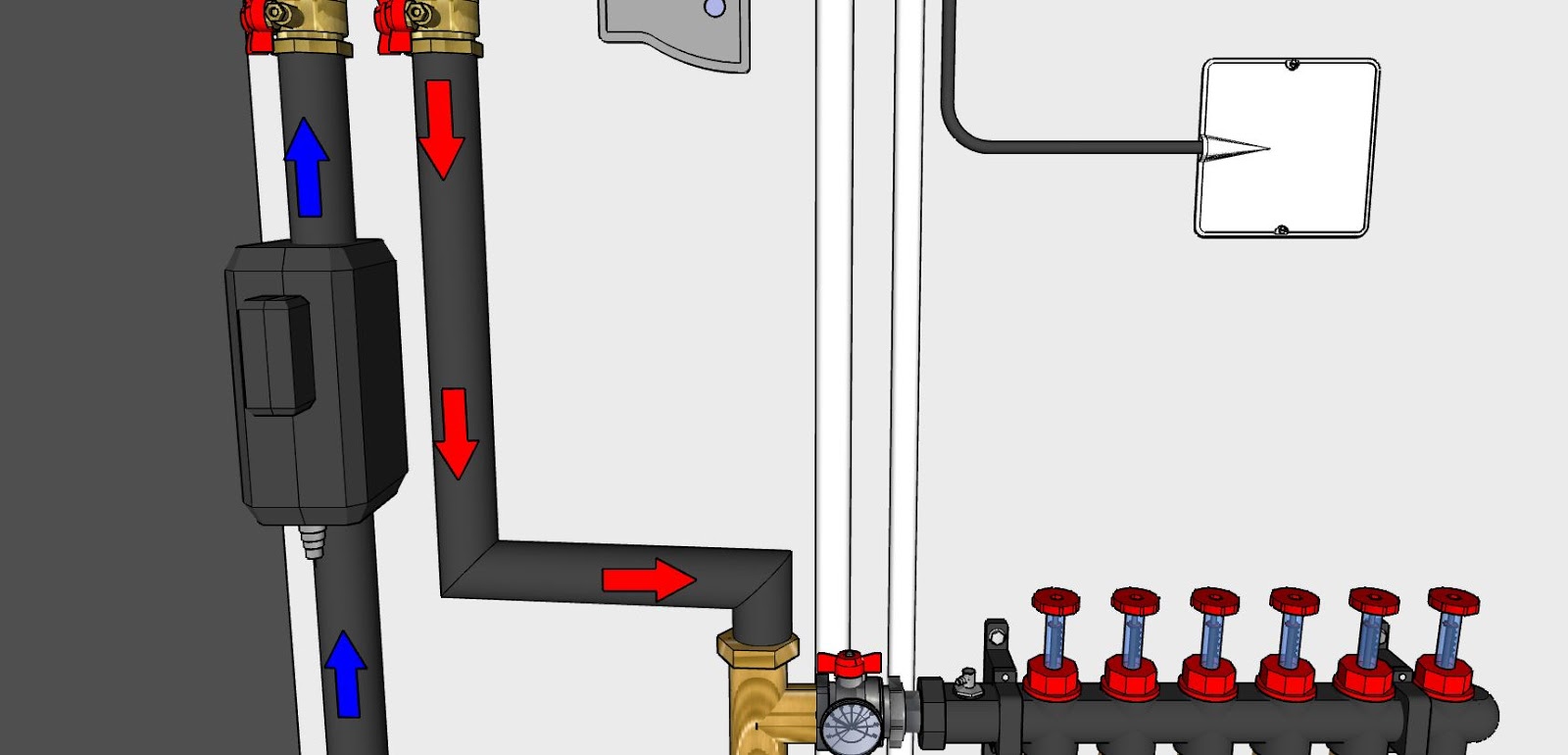

branchement pompe a chaleur.jpg

Fruit de l’ingéniosité humaine, la pompe à chaleur est une invention merveilleuse avec des bénéfices économiques et écologiques intéressants. Grâce à un processus thermodynamique sophistiqué, cette technologie innovante produit une quantité d’énergie supérieure à celle qu’elle consomme. Il capte avec intelligence les calories présentes dans l’environnement extérieur pour les diffuser avec une générosité tout aussi remarquable dans l’habitat. Quels sont les éléments qui composent ce système produisant de l’énergie en excès par rapport à sa consommation ? Et comment se réalise le raccordement d’une pompe à chaleur dans un logement ? Penchons-nous sur ces questions en détail.

Les différents composants d’une pompe à chaleur

La pompe à chaleur est un dispositif thermodynamique permettant de chauffer ou de refroidir un milieu en transférant de l’énergie au moyen d’un fluide frigorigène.

  • Les capteurs tels que l’évaporateur récupèrent les calories présentes dans l’air, le sol ou l’eau, qui sont ensuite transmises au fluide frigorigène.
  • Sous l’effet de la chaleur, ce fluide se transforme en gaz après sa compression, ce qui augmente sa température et sa pression.
  • Le fluide est acheminé vers le circuit de chauffage de l’habitation via un échangeur thermique connu sous le nom condenseur. Ce dernier permet de transférer la chaleur à divers émetteurs tels que des radiateurs, un plancher chauffant, des ventilo-convecteurs ou le ballon d’eau chaude sanitaire.
  • Ce fluide frigorigène perd de la chaleur à ce moment. Tout de suite après, il redevient liquide grâce à un détendeur qui diminue la pression, ce qui lui permet de retrouver son état initial liquide. Ainsi, le cycle thermodynamique peut recommencer.

Les composants du circuit thermodynamique varient selon le type de PAC utilisé. Leur installation peut se faire dans une seule unité extérieure ou répartie dans deux unités, une extérieure et une intérieure.

Quel branchement électrique pour sa pompe à chaleur ?

Pour mieux assurer le fonctionnement optimal d’une PAC, il convient notamment de le connecter directement au tableau électrique au moyen d’une ligne électrique dédiée. Ce dispositif est généralement protégé à l’aide d’un disjoncteur différentiel. Pour son fonctionnement, il est important de prendre en considération le type de courant utilisé et le modèle. Il peut être un courant monophasé 230V, ou un courant triphasé 400 V.

Quel est le branchement électrique d’une PAC air-air et d’une PAC air-eau ?

La conception des pompes à chaleur de type air-air ou air-eau se réalise suivant un modèle bi-bloc. Elles sont donc composées de deux unités interconnectées par une liaison frigorifique.


A lire aussi :   Décryptage du coût des pompes à chaleur air-air pour une optimisation énergétique

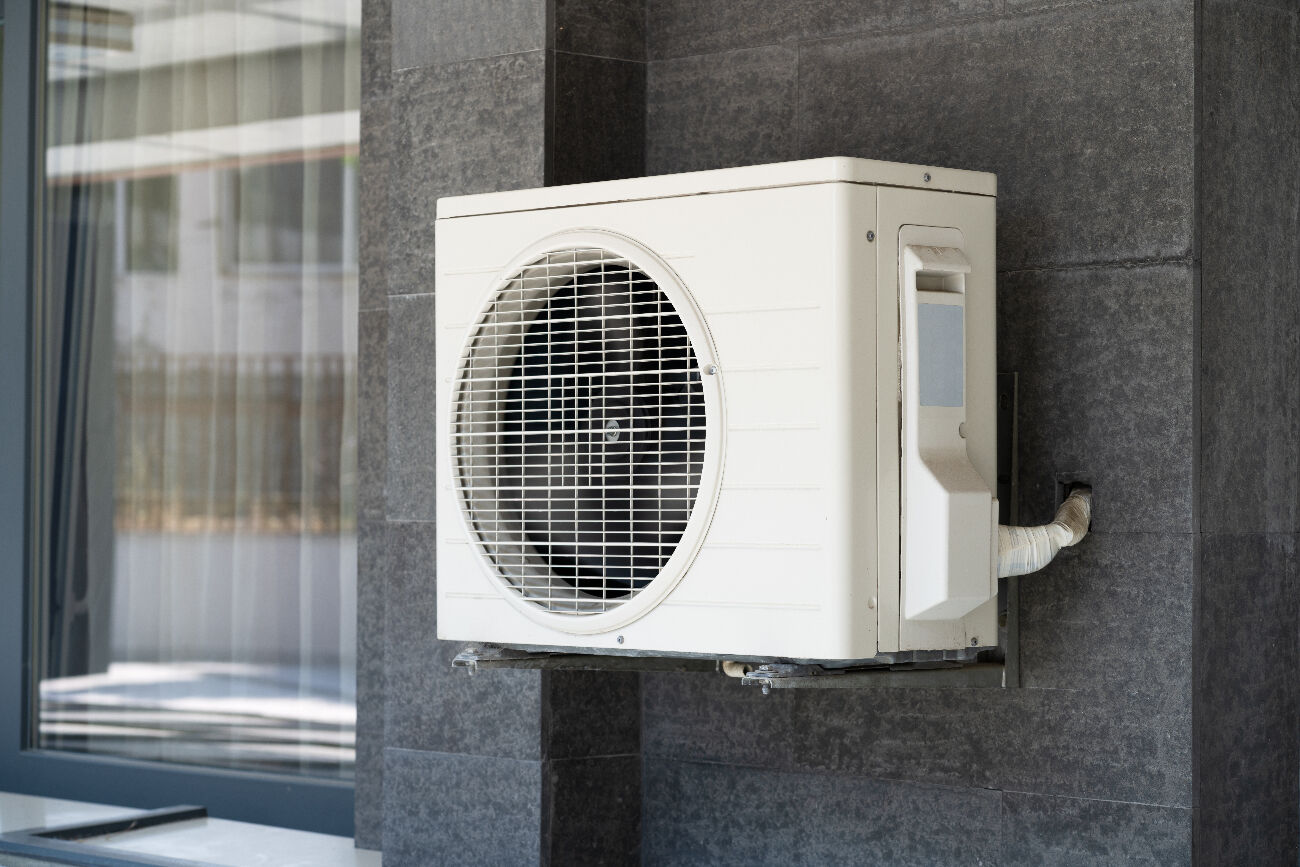

  • Dotée d’un ventilateur, de l’évaporateur, d’un compresseur et d’un détendeur, l’unité extérieure a pour fonction centrale de capter les calories de l’air. Pour le raccordement électrique, l’usage d’une ligne électrique s’impose afin d’assurer le bon fonctionnement de l’appareil.
  • Munie d’un échangeur thermique, l’unité intérieure a comme rôle principal de chauffer l’air ou l’eau du circuit de chauffage. Avec le même principe, elle doit être reliée à une ligne électrique dédiée.

Quel est le branchement électrique d’une PAC monobloc ?

Pour une PAC monobloc, tous les éléments sont combinés dans une seule unité présente à l’extérieur de la maison. Il est nécessaire de la raccorder à une ligne électrique dédiée pour son fonctionnement.

Quel est le branchement électrique PAC géothermique ?

En ce qui concerne les PAC géothermiques, leur fonctionnement repose sur l’utilisation de capteurs installés dans le sol ou l’eau souterraine. Ils ont pour rôle de collecter les calories du milieu environnant afin de les transmettre à un fluide caloporteur ou un fluide frigorigène. Le module intérieur de la pompe à chaleur géothermique est relié :

  • Soit au système de chauffage central de l’habitation ;
  • Soit à un réservoir tampon pour stocker l’eau chaude produite.

Pour que ce module fonctionne correctement, sa connexion à une ligne électrique dédiée se révèle importante.

Quelles sont les normes pour le branchement électrique de sa PAC ?

Ce dispositif nécessite un raccordement électrique adéquat pour mieux garantir le fonctionnement. En effet, il est crucial de respecter les recommandations spécifiques de branchement afin d’éviter toute forme de dysfonctionnement. La conformité aux normes établies est impérative pour garantir la fiabilité de l’installation électrique. De multiples normes sont ainsi applicables concernant le branchement électrique des PAC, notamment :

  • EN 61000-3-3 : pour réguler les fluctuations de tension ;
  • EN 61000-3-2 : pour limiter les émissions harmoniques ;
  • NF C 15-100 : pour la conception, la réalisation, la vérification et l’entretien des installations électriques intérieures alimentées en basse tension.

Quelles sont les normes à respecter dans le cas du branchement électrique de sa PAC ?

A lire aussi :   Installation de pompe à chaleur air-eau: Conseils pour une efficacité maximale

La norme NF C 15-100 recommande de limiter les intensités de démarrage des moteurs afin d’éviter des perturbations excessives. Toutefois, les équipements tels que les pompes à chaleur (PAC) avec des courants de démarrage importants,ne fournissent pas de préconisations spécifiques pour assurer leur bon fonctionnement. Concernant les intensités maximales de démarrage des moteurs, elles sont de 45A en monophasé et de 60A en triphasé, conformément à cette norme.


En matière de fluctuation de tension, l’application de la norme EN 61000-3-3 implique un courant de démarrage inférieur à environs :

  • 30A pour les PAC monophasé ;
  • 50A pour les PAC triphasées.

Avec un courant de démarrage plus élevé, il est envisageable de maîtriser le niveau de perturbations en veillant à ce que l’impédance du réseau d’alimentation soit suffisamment faible. Le livret d’instructions du fabricant doit notamment indiquer la valeur correspondante Zmax.

En ce qui concerne les logements d’habitation, le départ d’installation maximale pour le chauffage doit être :

  • 7,25 kW en monophasé ;
  • 8 kW en triphasé pour les branchements limités à 18 kVA.

Si votre branchement est neuf et a une puissance de 36 kVA, vous pouvez avoir un chauffage de 18 kW. Mais pour les pompes à chaleur supérieures à 18 kW, il faut une puissance surveillée.

En cas de non-respect des normes de branchement électrique, quelles sont les limites ?

Le non-respect des normes de branchement électrique pour une pompe à chaleur peut causer des dysfonctionnements. Cette situation présente un certain impact non seulement sur la PAC elle-même, mais aussi sur d’autres équipements électriques de la maison. Ainsi, il est impératif de se conformer à ces réglementations afin d’éviter certaines défaillances désagréables.

Les perturbations engendrées par le non-respect de ces normes se présentent au niveau du réseau de distribution publique d’électricité, affectant ainsi l’ensemble des usagers. Cependant, il est primordial de respecter scrupuleusement les réglementations en vigueur afin de garantir un fonctionnement plus optimal de la PAC.

Comment se fait le raccordement d’une PAC à un tableau électrique ?

La mise en place de deux lignes électriques différentes s’impose pour l’usage d’une pompe à chaleur bi- bloc. Équipées d’un interrupteur différentiel, c’est surtout une option envisageable afin d’assurer leur protection.

A lire aussi :   Comment éliminer les odeurs de fumée qui s’accumulent dans ma maison ?

Quelle PAC à choisir pour son tableau électrique monophasé ?

Il est impératif de sélectionner une pompe à chaleur monophasée en utilisant un système électrique monophasé. Dans ce cas, passez votre temps à bien vérifier la capacité électrique souscrite auprès du fournisseur d’électricité. Il est essentiel de s’assurer que la somme des équipements électriques en fonctionnement ne dépasse pas cette limite afin d’éviter toute contrainte liée aux surcharges.

Pour déterminer la PAC la mieux adaptée, prenez en compte les caractéristiques du circuit électrique. Pour cela, le tableau ci-dessous présente les différentes intensités en fonction des options de démarrage et de raccordement :

Type d’intensité

Sans système de démarrage Id = 5 x In

Avec système de démarrage Id = 2 x In

Avec Inverter Id = In

Moteur + chauffage d’appoint

Intensité maximale de démarrage Id

30 A

30 A

30 A

30 A pour l’ensemble

Intensité nominale du moteur In

6 A

15 A

30 A

30 A pour l’ensemble

Intensité nominale maximale du moteur

Inférieure ou égale à 1.3 kVA

Inférieure ou égale à 3 kVA

6 kVA

6 kVA pour l’ensemble

Raccordement minimal du branchement

12 kVA

12 kVA

12 kVA

12 kVA

Quelle PAC à choisir pour son tableau électrique triphasé ?

Pour une installation électrique triphasée, vous devez également choisir un équipement triphasé.

Type d’intensité

Sans système de démarrage Id = 5 x In

Avec système de démarrage Id = 2 x In

Avec Inverter Id = In

Moteur + chauffage d’appoint

Intensité maximale de démarrage (Id)

50 A

50 A

30 A

30A pour l’ensemble

Intensité nominale du moteur (In)

10 A

25 A

30 A

30A pour l’ensemble

Puissance nominale maximale du moteur

6kVA

15kVA

18kVA

18kVA pour l’ensemble

Raccordement minimal du branchement

36 kVA

36 kVA

36 kVA

36 kVA

Quels sont les points à considérer pour le branchement électrique de sa pompe à chaleur ?

Veillez à bien respecter les exigences techniques pour garantir la sécurité et la performance optimale de votre pompe à chaleur (PAC).

Faire intervenir un professionnel RGE pour le branchement

Il est conseillé de faire appel à un artisan qualifié RGE pour assurer une installation de PAC répondant aux normes en vigueur. Vous pourrez ainsi profiter d’une utilisation efficace de l’équipement. Cet expert veillera au respect des bonnes pratiques lors de la mise en place de la PAC.

De plus, l’engagement d’un professionnel RGE peut également offrir des avantages financiers, tels que des subventions et des pour l’achat et l’installation de la PAC. En effet, pour bénéficier de ces aides financières, telles que le Crédit d’Impôt pour la Transition Energétique et MaPrimeRenov’, l’installation doit se faire par un artisan qualifié RGE. Ainsi, le choix de solliciter cet intervenant peut contribuer à l’allègement du coût d’acquisition et d’installation de la PAC.

La demande de devis pour le branchement de sa PAC

Pour l’installation d’une pompe à chaleur (PAC), ne précipitez pas à prendre la décision sur le premier installateur venu. Afin de bénéficier d’une prestation de qualité et d’un tarif raisonnable, il est préférable de solliciter plusieurs professionnels et de comparer leurs offres. Ainsi, demander plusieurs devis auprès d’entreprises spécialisées dans l’installation de PAC est recommandé. Cette étape est primordiale pour s’assurer que le coût de l’installation est justifié et que la qualité des prestations est au rendez-vous.
